Dijagnostika stacionarnih baterija

Pogledajte šta dobijate

Primer dijagnostičkog izveštaja

Demonstracioni primer • OPzS • 24 ćelije • simulirani podaci

Otvori izveštaj ↗Preuzmi PDF ↓
Prva strana probnog izveštajaOtvori kompletan izveštaj ↗

Obim pregleda i merenja

Šta radimo i merimo

Za sisteme rezervnog napajanja u energetici, telekomunikacijama, UPS postrojenjima i industriji.

  1. 01Identifikacija baterijskog sloga, tehnologije, napona, kapaciteta i režima rada.
  2. 02Vizuelni pregled ćelija ili monoblokova, nosača, veza, kablova i priključaka.
  3. 03Merenje ukupnog napona sloga i napona svake ćelije ili monobloka.
  4. 04Merenje unutrašnjeg otpora po ćeliji ili monobloku i poređenje sa referentnim vrednostima.
  5. 05Merenje otpora međućelijskih veza i krajnjih priključaka.
  6. 06Merenje temperature ćelija i ambijenta.
  7. 07Merenje gustine i temperature elektrolita i kontrola nivoa kod otvorenih olovnih sistema.
  8. 08Provera izolacije prema zemlji i indikacije izolacionog nadzora prema konfiguraciji sistema.
  9. 09Termovizijsko snimanje baterijskog polja, spojeva, kablova i ispravljača.
  10. 10Provera režima održavanja napunjenosti i temperaturne kompenzacije ispravljača.
  11. 11Merenje izlaznog napona, struje i snage ispravljača.
  12. 12Merenje ripl napona i struje, uz označene merne tačke.
  13. 13Tabele, dijagrami i poređenje prethodnih i novih rezultata kada postoje.
  14. 14Automatsko formiranje zaključka i predloga mera na osnovu svih izmerenih vrednosti.

Obim se prilagođava tehnologiji baterije i dostupnim mernim tačkama. Gustina elektrolita meri se kod otvorenih olovnih sistema. Test kapaciteta ugovara se kao poseban postupak.

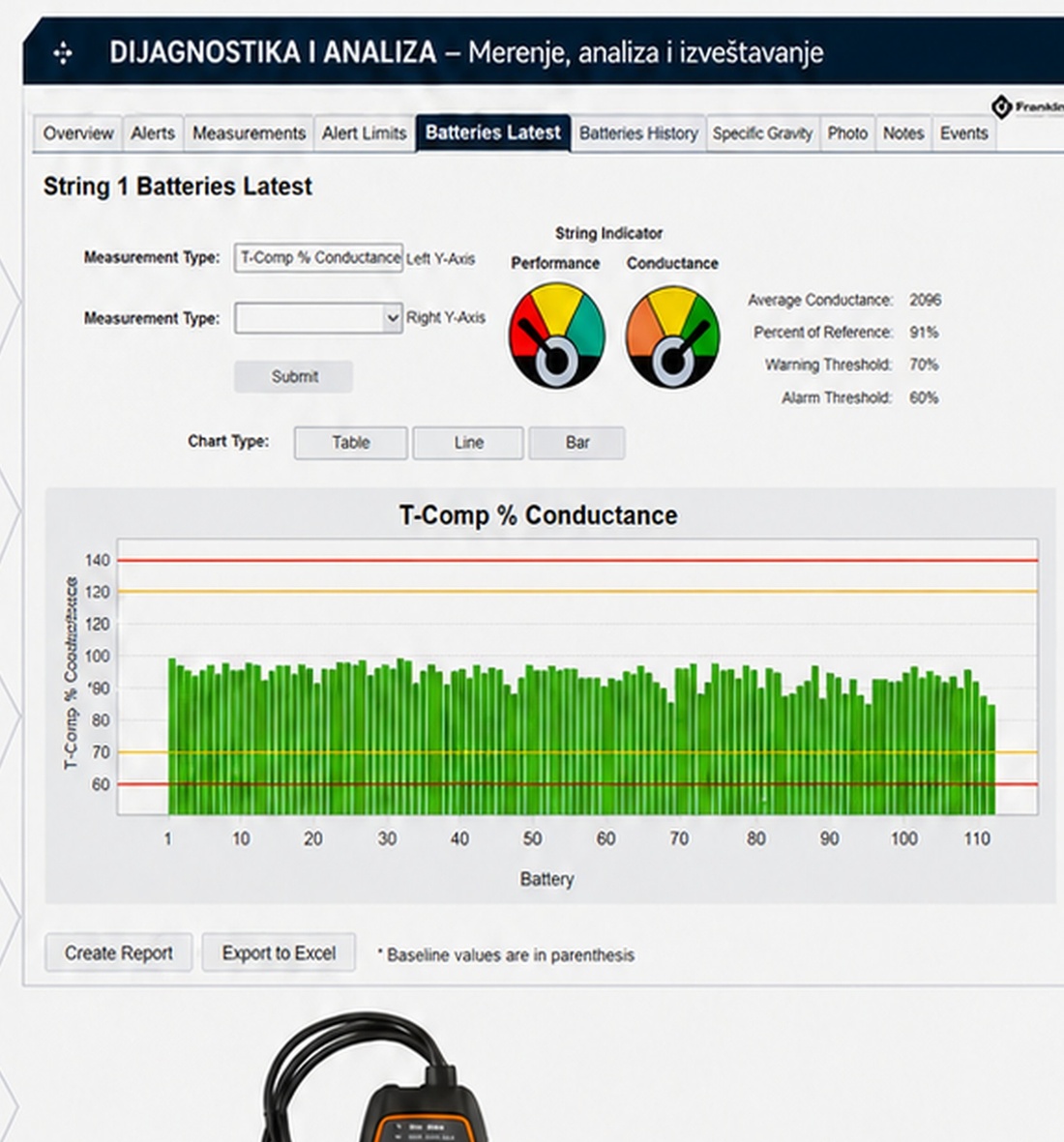

Naš softver. Vaši rezultati.

Svako merenje vodi
do jasne odluke.

SANI Battery Trace automatski analizira sve izmerene vrednosti, prepoznaje odstupanja i formira zaključak o stanju baterije i punjača/ispravljača, uz konkretan predlog mera.

  1. 01
    MerenjeSvaka ćelija, svaka veza, ceo sistem.
  2. 02
    Automatska analizaPovezivanje rezultata i prepoznavanje odstupanja.
  3. 03
    Zaključak i predlog meraJasni prioriteti za naredni korak.

Obim godišnjeg održavanja

Tri programa prema veličini i kritičnosti sistema.

Svaki program obuhvata standardizovana ispitivanja kroz tri planirana izlaska, odnosno periodiku približno na četiri meseca. Konačan obim određujemo nakon uvida u sistem.

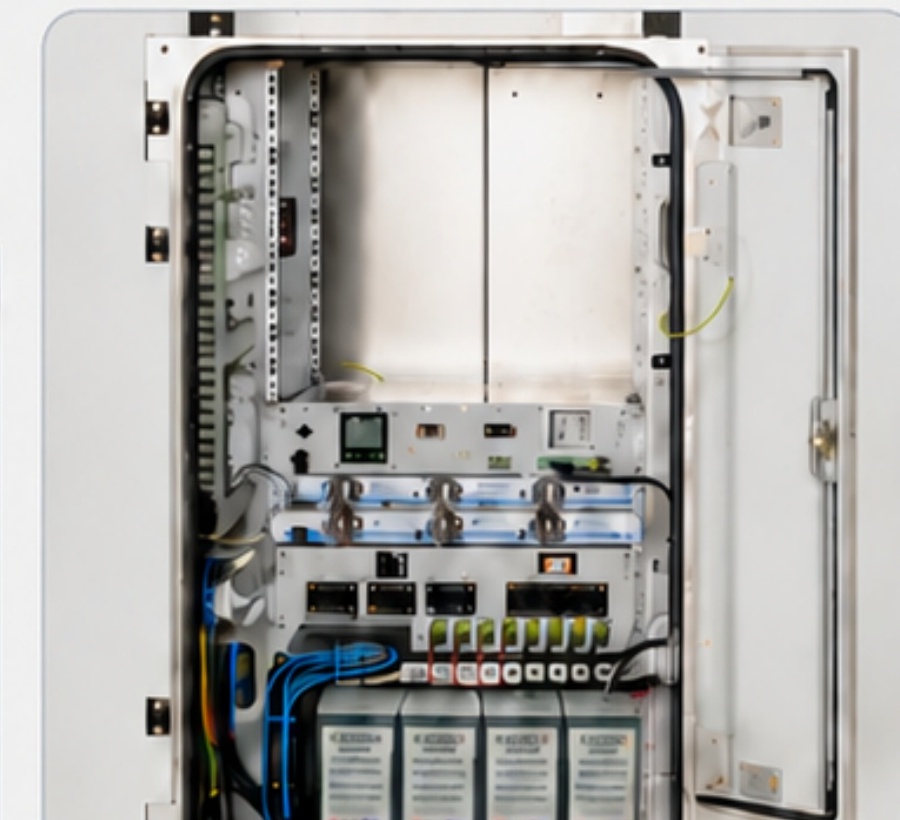

MINI SYSTEMS - stacionarni baterijski sistem
01

MINI SYSTEMS

Namenjen za: Telekomunikaciona čvorišta, manje UPS uređaje, udaljene razvodne stanice i manje hibridne solarne sisteme.

Tipični sistemi: Tipično 24 V ili 48 V, do približno 150 Ah; AGM/GEL monoblokovi.

Cena se formira nakon pregleda podataka o sistemu i lokaciji.

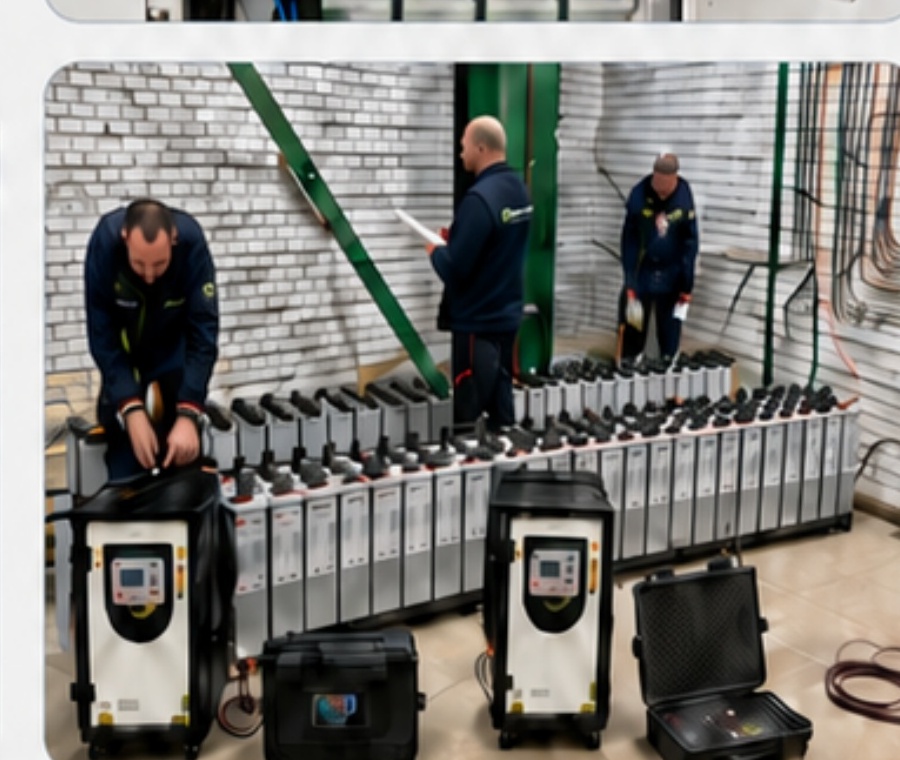

STANDARD POWER - stacionarni baterijski sistem
02

STANDARD POWER

Namenjen za: Standardne trafostanice 35 kV i 110 kV, industrijske UPS sisteme, server sale, bezbednosne sisteme i SME proizvodne pogone.

Tipični sistemi: Tipično 48 V ili 110 V, približno 100-300 Ah; OPzS, OPzV i VRLA blokovi.

Cena se formira nakon pregleda podataka o sistemu i lokaciji.

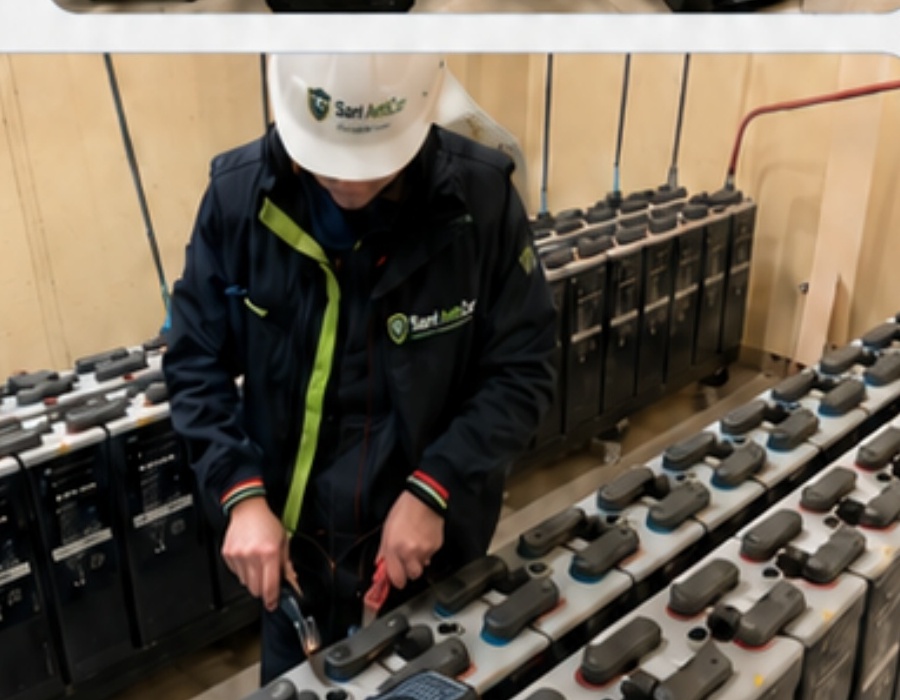

INDUSTRIAL HEAVY - stacionarni baterijski sistem
03

INDUSTRIAL HEAVY

Namenjen za: Glavne trafostanice 110 kV i 400 kV, elektrane, velike sisteme zaštite i kritična industrijska postrojenja.

Tipični sistemi: Visoki naponi 110 V ili 220 V i kapaciteti iznad 300 Ah; veliki nizovi sa 55 ili 110 pojedinačnih ćelija.

Cena se formira nakon pregleda podataka o sistemu i lokaciji.

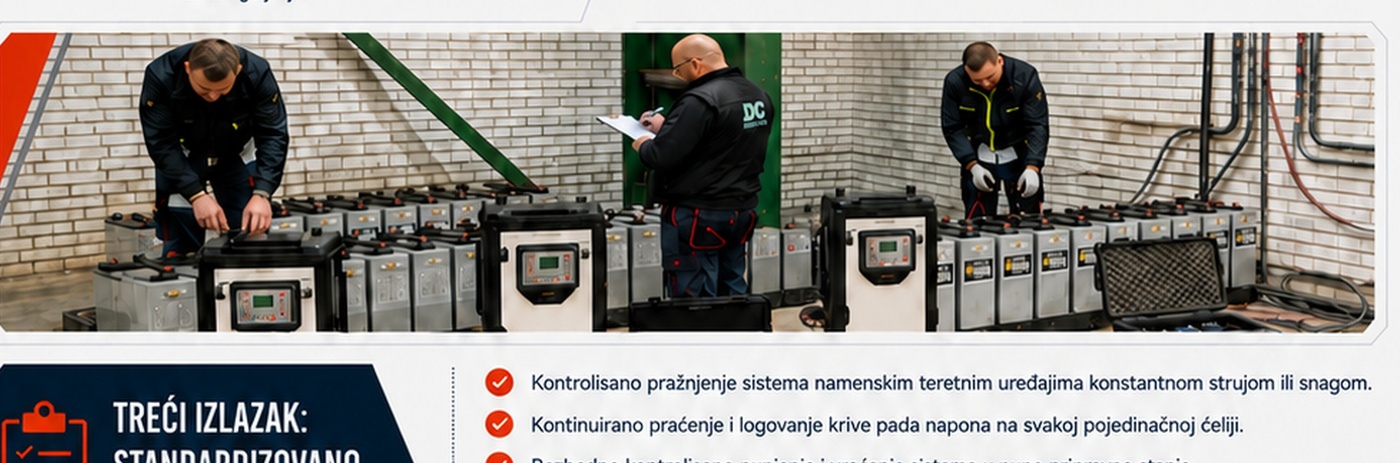

Standardizovano ispitivanje kapaciteta stacionarne baterije na lokaciji

Treći godišnji izlazak

Standardizovano ispitivanje stvarno raspoloživog kapaciteta.

  • Kontrolisano pražnjenje sistema namenskim teretnim uređajima konstantnom strujom ili snagom.
  • Kontinuirano praćenje i logovanje krive pada napona na svakoj pojedinačnoj ćeliji.
  • Bezbedno kontrolisano punjenje i vraćanje sistema u puno pripravno stanje.
  • Protokol sa grafikonom, tabelama, zaključkom i preporučenim merama.
  • Metodologija prema principima IEEE 450 i IEEE 1188.

Istorija merenja i QR identitet

Svaki pregled povezuje se sa baterijom. Prethodni i novi rezultati omogućavaju praćenje promena po ćeliji i po sistemu.
